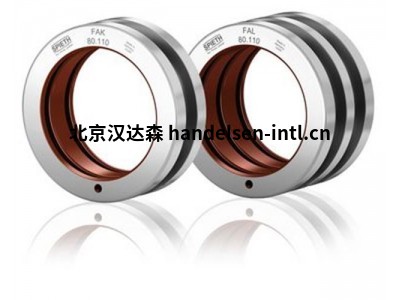

点击图片查看原图FAK/FAL系列导向套对于轴配合 h5。可精确调节的圆形导轨和夹具。价格便宜并且可以立即安装。高径向刚性。高缓冲。即使尺寸较大，也可以简单、快速地组装和拆卸。
导向衬套的塑料滑动层与现有的润滑一起确保低磨损和平稳运行的导向。然而，良好的滑动特性对可传递的力有不利的影响。因此，“可传递力"表值应被视为不具有约束力的指导值。
在焊接机台上，由于导向衬套的导向底座很长，必须特别小心以确保外壳孔精确对准。
优点
由于现有的接头间隙，即使尺寸较大，也能轻松组装。
可以针对每种操作条件对关节间隙进行最佳调整。
夹紧套筒和外壳之间的金属支撑可实现高径向刚度。
高阻尼是滑动导轨的典型特征。
套筒/立柱的精确中心间隙限制和夹紧。
| 王亚辉 QQ：2353585188 手机：18519029373 电话：010-64714988-171 传真：010-84786709-667 邮件：sales12@handelsen.cn |
 |  |
FAK/FAL 系列的导向衬套是圆形线性导轨和夹紧元件，如果套筒/立柱还需要在任何位置精确居中夹紧，则可实现精确的套筒/立柱引导。这将例如 B. 用于机床上的主轴，在启动或进给运动完成后且处于静止状态时需要绝对无间隙。夹紧和释放过程可以根据需要重复进行。
型号
FAK 35.52
FAL 35.52
FAK 40.56
FAL 40.56
FAK 45.68
FAL 45.68
